易拉罐打标字符检测系统

产品介绍

生产日期和保质期是食品饮料包装上的法定标识。易拉罐线速快，字符刻在反光的金属罐底，靠人工目检既看不全，也看不准：

• 漏打、错打难以发现：打标设备断码、日期参数设置错误、字符缺损，人工抽检只能覆盖极少部分产品，问题罐容易流入市场。
• 金属罐底识别难度高：罐底金属反光、同心圆纹路干扰、字符呈环形排列，普通读码方案难以稳定识别激光刻印的细小字符。
• 召回与合规成本高：标识错误的产品一旦出厂，可能面临批量召回、监管处罚和品牌声誉损失。

易拉罐打标字符检测系统直接集成在现有输送线上，罐体依次经过激光打标、视觉检测和剔除工位，不需要改变原有生产节拍。系统已在饮料生产线上实际运行。

系统组成

部件	说明
激光打标机	在罐体上刻印生产日期、时间、批次代码和保质期，无耗材，字迹不易擦除
OCR 视觉检测单元	工业相机配合专用光源拍摄打标区域，算法完成字符定位、识别和比对
剔除装置	接收检测结果，对未识别或内容错误的产品在线剔除，合格品继续流向下道工序
控制与显示终端	实时显示检测图像与识别结果，记录检测数据，便于追溯和统计不良原因

工作流程

1. 来料输送：易拉罐经输送线进入打标工位
2. 激光打标：按当前日期与批次规则刻印字符
3. 图像采集：罐体到位触发相机拍摄打标区域
4. OCR 判定：先定位字符环，再逐字识别并与应打内容逐项比对
5. 剔除 / 放行：不合格品剔除，合格品继续生产

检测内容

• 有无检测：识别漏打、断码、字符缺失，空白罐直接剔除。
• 内容校验：与系统设定的日期、批次规则比对，发现错日期、错代码。
• 逻辑校验：核对生产日期与保质期的对应关系，避免参数设置错误。
• 质量判断：检测字符模糊、残缺、位置偏移等打标质量问题。

现场检出的缺陷

图集中的缺陷图像均为系统在产线上实际拍摄并判为不合格（NG）的罐体，检出后由剔除装置自动剔除。

缺陷	说明

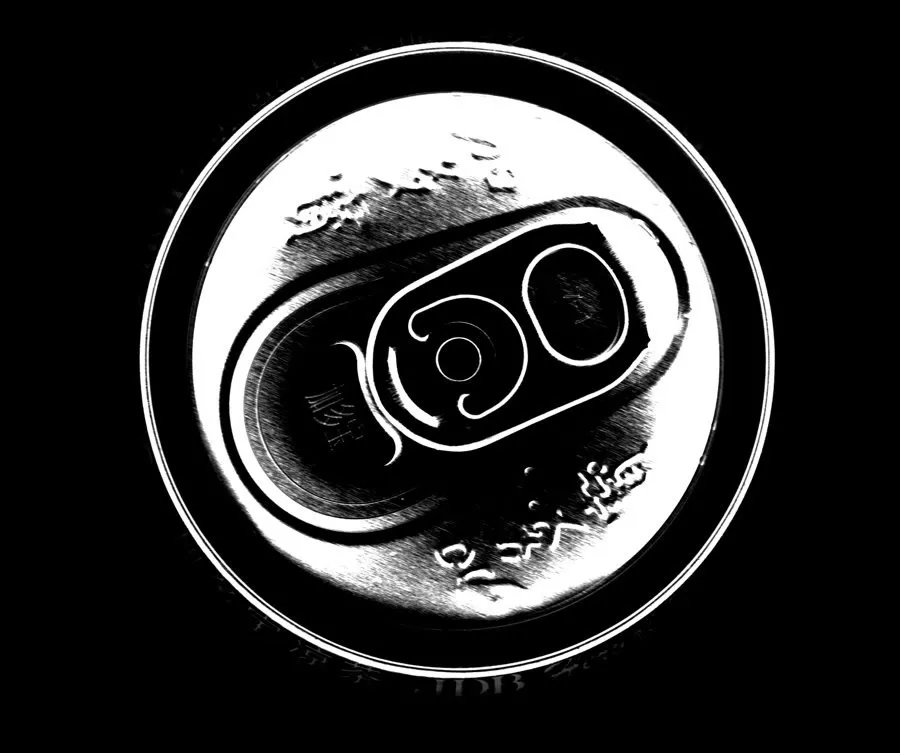

上下颠倒	罐体倒置进入打标工位，相机拍到的是带拉环的罐盖。系统识别罐体朝向，倒置产品判为不合格

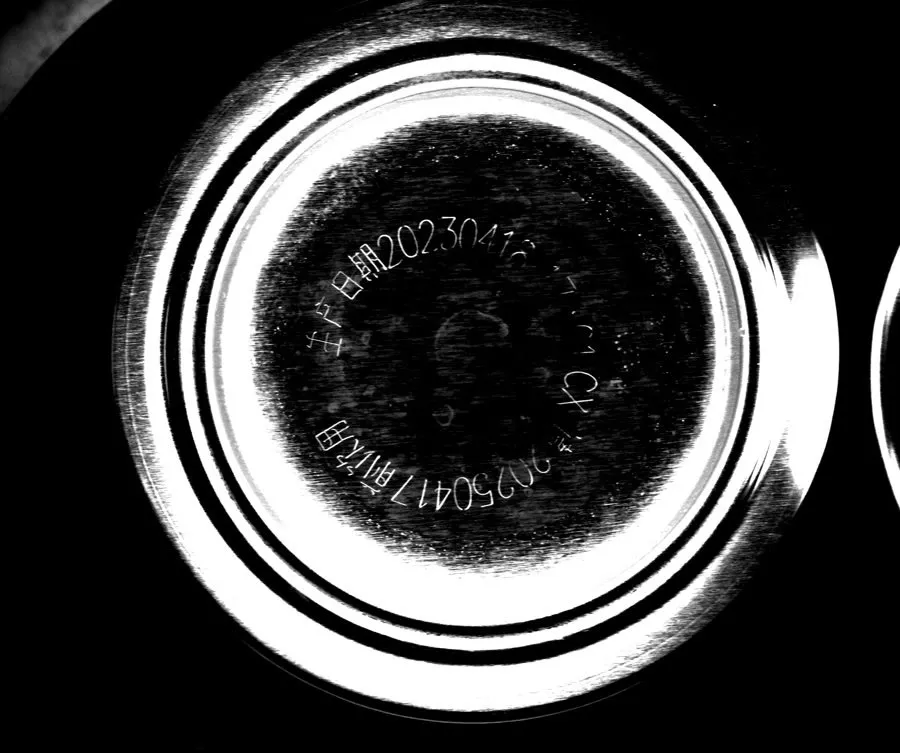

打印缺失	字符只打出一部分。系统统计识别到的字符数并与设定值比对，少一个字符也能发现

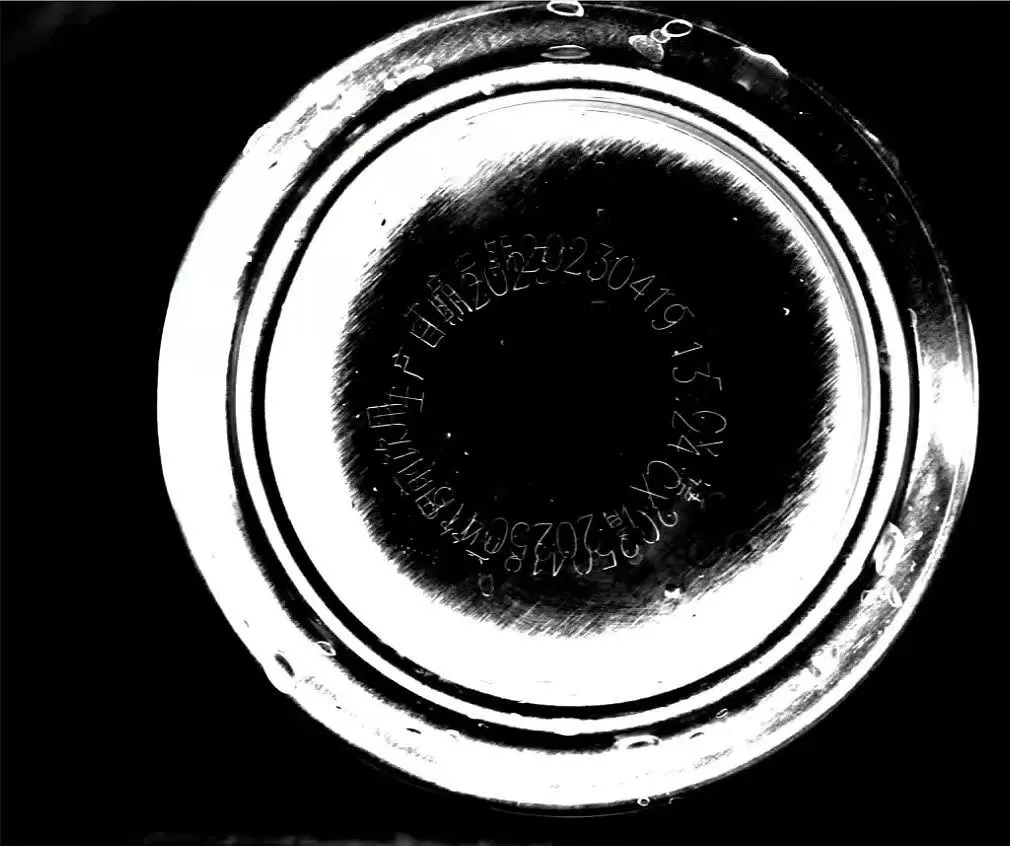

重复打印	同一罐体被打标两次，字符重叠、错位，系统识别出多余字符

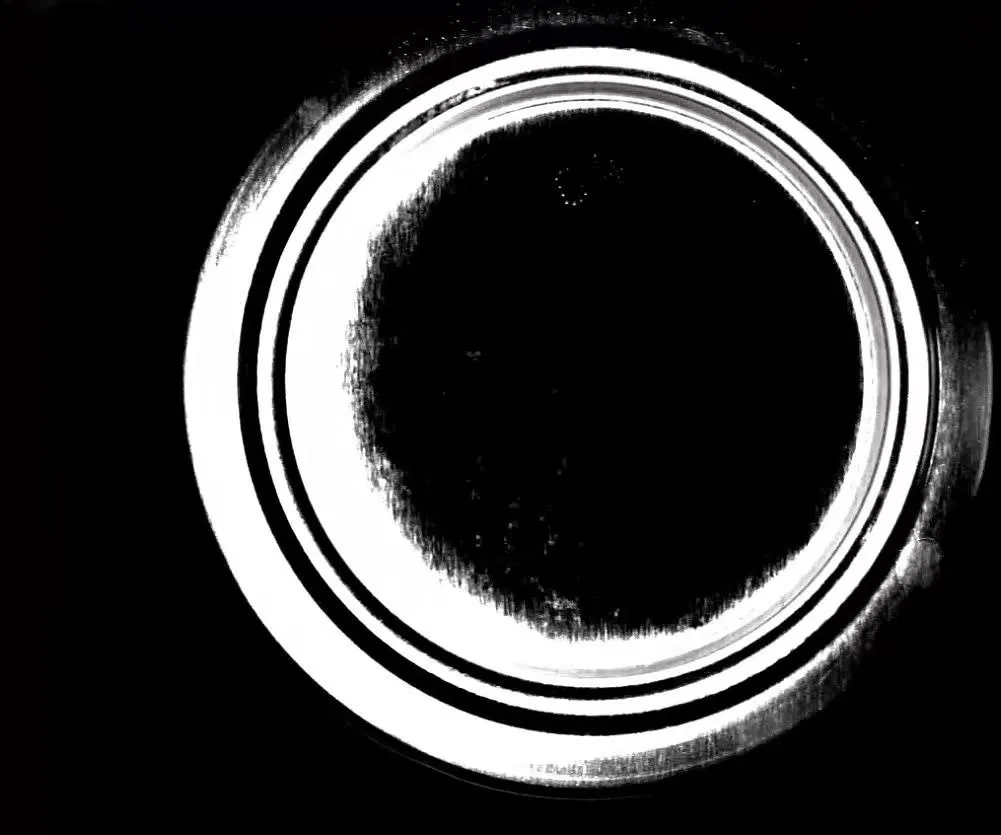

没有打印	罐底没有任何字符，通常由激光机未触发或断码引起，识别字符数为 0

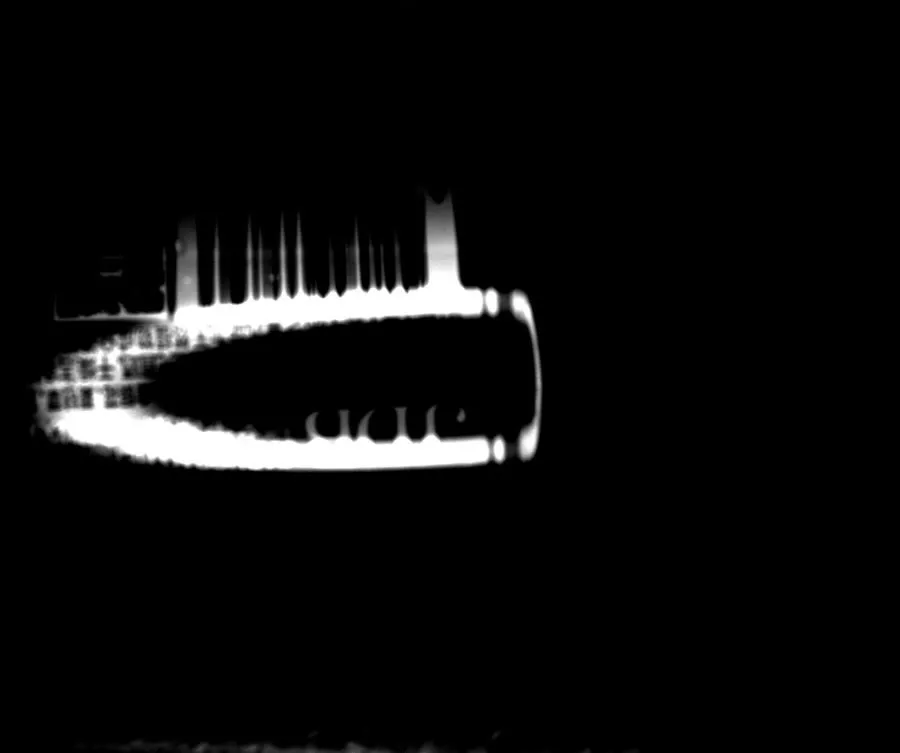

罐体倾倒	罐体在输送线上倒伏，拍不到正常的罐底图像，判为不合格并剔除

检测软件

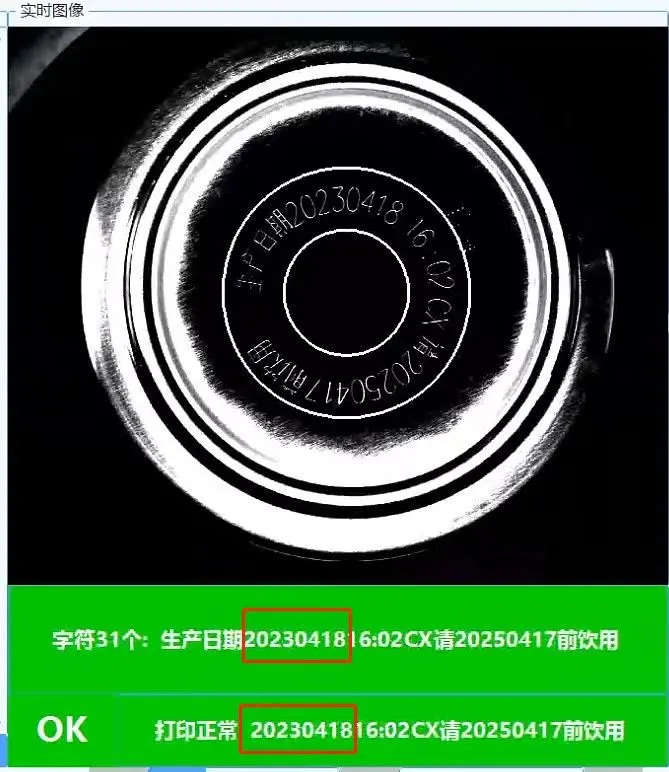

检测软件实时显示当前图像、识别字符数和判定结果（OK / NG 及缺陷名称），NG 图像按时间自动保存，可在“缺陷浏览”中回看；汇总正常与异常数量，掌握班次、批次的打标质量；应打字符数量等参数可在界面直接修改。

同一套视觉检测架构可根据产品形态调整相机、光源与识别规则，推广到瓶装饮料、罐头、日化医药包装和纸箱喷码检测。
