定型机布面缺陷智能检测系统

产品介绍

蚊帐和各类网格布要经过整经、织造、印染、定型整理等多道工序。原料波动、设备状态、工艺参数和现场操作都可能让布面出现月牙、疤痕、破洞、抽丝、雪花、色点、接头不良等缺陷。如果主要靠后道或成卷后的抽检，问题往往在批量产出后才暴露，带来返工、降等和客诉。

人工目检在高速连续作业下有明显短板：长时间盯着细网格和微弱瑕疵容易疲劳，造成漏检和误检；不同班次、不同人员对“轻微可放行 / 严重需处置”的尺度不一致；目检岗位需要持续投入大量人力。

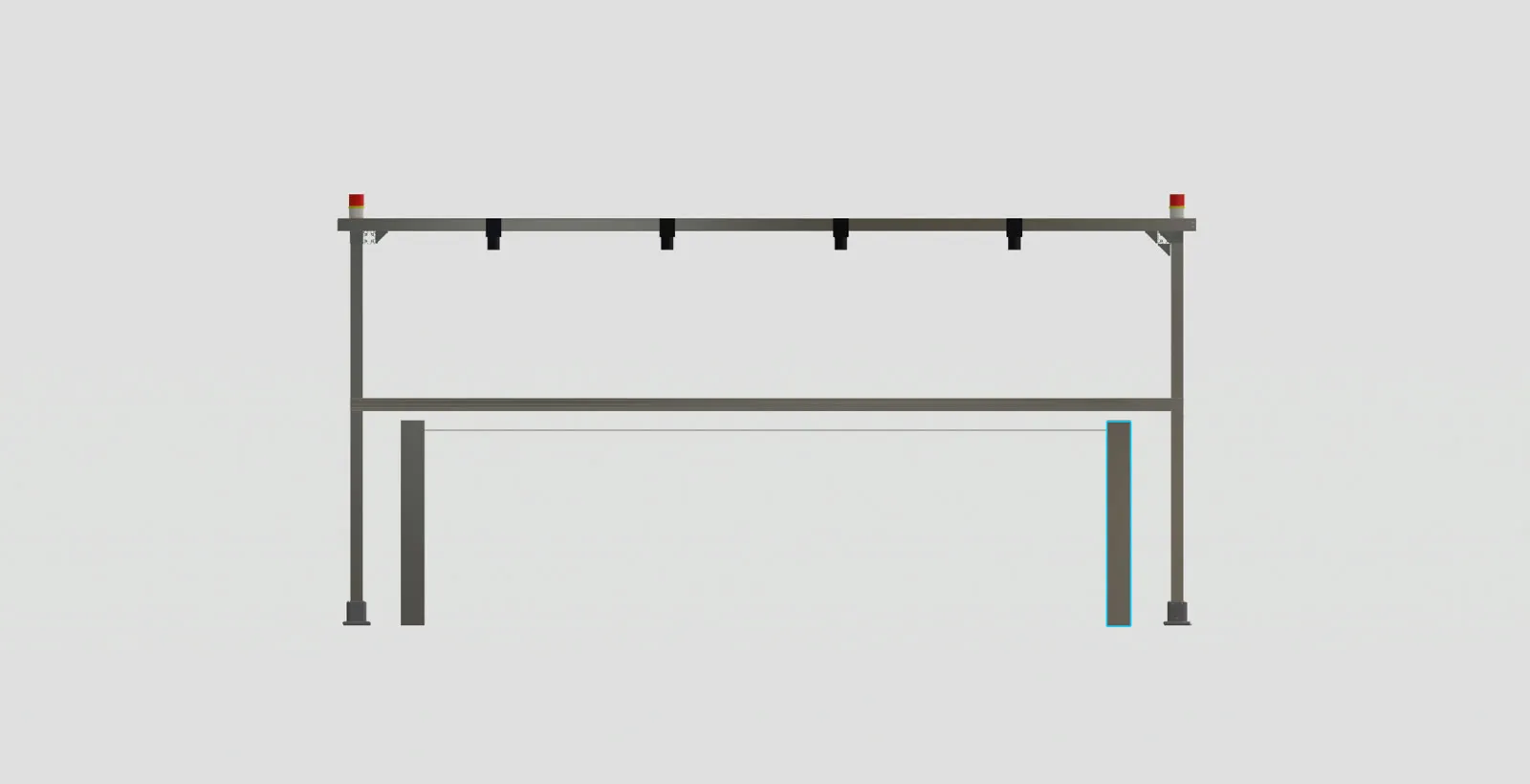

定型机布面缺陷智能检测系统安装在定型机等后整理工位，在布面张紧、连续运动的状态下在线成像，用机器视觉和深度学习检出、分级并记录缺陷，把质量关口从事后抽检前移到过程在线把控。

工作流程

1. 在线采图：对运动布面分时采图，曝光、光源与触发时序协同，抑制运动模糊
2. 预处理：图像增强与感兴趣区域划分，网格纹理区域与薄弱区域自适应增强
3. 检出与分级：传统视觉特征 + 深度学习判别缺陷类别和等级
4. 报警与打标：界面高亮、声光报警，同步追剪打标或输出信号
5. 记录追溯：缺陷快照、位置、时间、批次入库，按班次、卷号查询

与人工检测对比

对比项	人工离线 / 抽检	本系统（在线视觉 + AI）
覆盖节奏	按批次与时间窗抽检	沿产线连续检测
一致性	受疲劳与主观判断影响	规则固化，可版本管理
记录方式	纸质或零散电子记录	结构化日志与缺陷快照
微细缺陷	长时间作业易漏	稳定成像 + 算法针对低对比、小目标
追剪打标	发现后手工剪贴、打标记，打标时同幅面再出现瑕疵容易漏检	检测与打标同步进行，可追溯
人力结构	大量重复性目检岗位	转向抽检复核与样本维护

核心功能

• 实时监控：多窗口、多分屏监视布面，异常区域高亮标注。
• 缺陷分类分级：多类缺陷检出与分级，缺陷清单可按项目迭代。
• 声光报警：按缺陷等级配置告警策略。
• 位置信息：给出缺陷沿布料纵向、横向的相对坐标，可与卷对应。
• 数据记录与统计：缺陷快照、时间、批次结构化存储；按班次、卷号、类型多维筛选，报表导出可按项目扩展。
• 打包提示：根据当前米长提示员工打包，也可与卷径、工单或节拍联动。
• 权限与日志：操作者与参数变更可追溯。
• 模型维护：支持样本增量和阈值发布，换型时做小样本适配。

标准配置

部件	说明
工业相机	面阵全局快门，满足运动状态下清晰成像
工业镜头	匹配视野与工作距离
LED 光源	增强纱线、网格结构与缺陷的对比度，可选频闪
视觉控制器 / 边缘计算主机	推理、通讯、录像与结果输出
安装支架与防护	避震、温控、防尘，适配车间环境
人机界面	实时监控、报表与参数维护，可选触控屏

具体型号根据机台、车速、幅宽和现场环境做光学核算后确定。

落地情况与效益

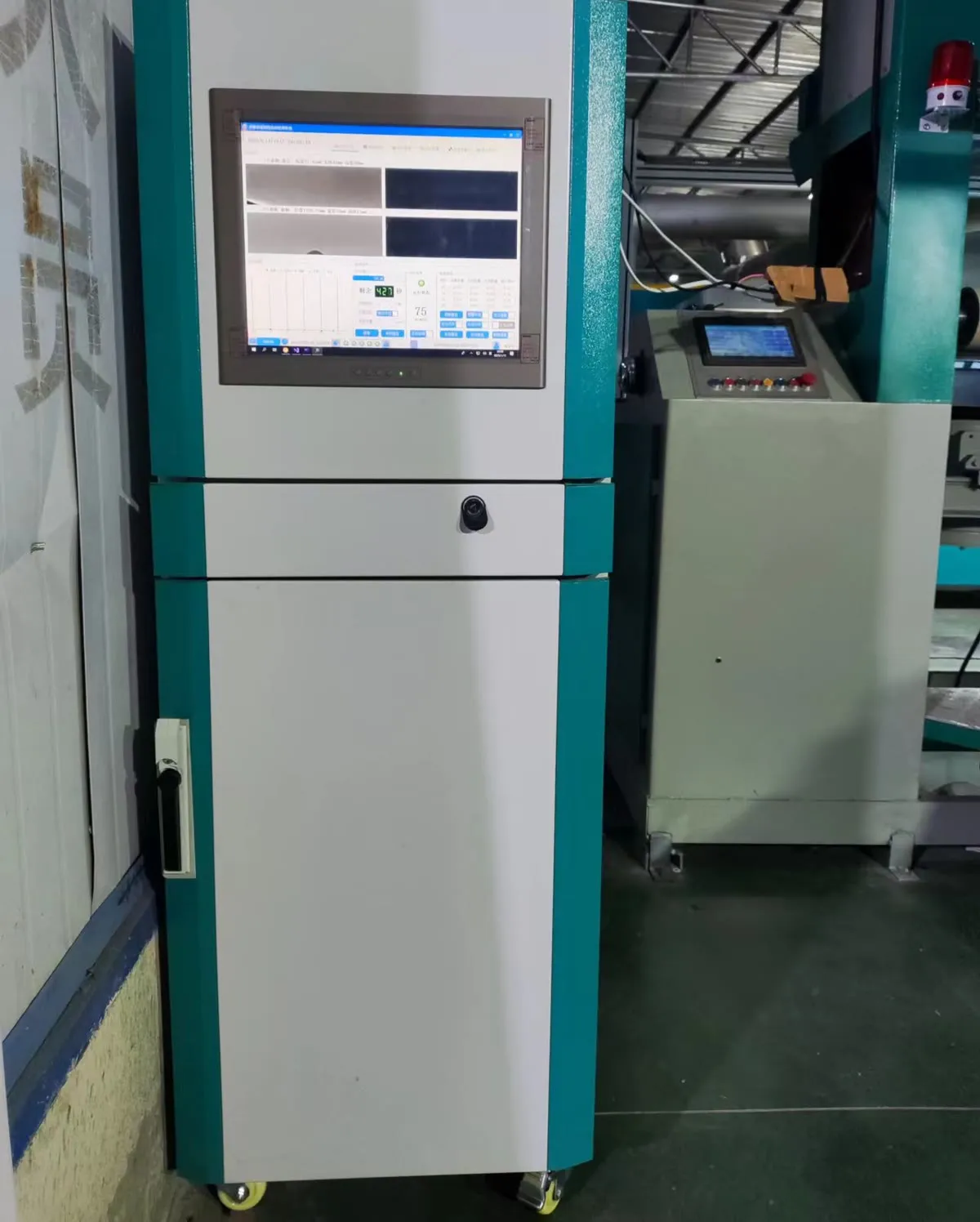

目前已有 10 套设备在蚊帐 / 网格布定型环节现场运行，连续稳定运行超过一年半。

• 自动检测、自动分类：在线检出瑕疵并按类型归档，判定尺度固化，减少对个人经验的依赖。
• 标记与工艺联动：按工艺规程及时打标记或输出信号，后道据此分切、避让或复检。
• 减轻作业强度：高强度的“盯布”工作交给系统，人员转向抽检、复盘与样本维护。
• 后道工序降损：减少带缺陷布面流入裁剪、缝制环节造成的废料、返修和工时浪费。
• 质量风险前移：在定型 / 检验关口完成拦截与分级，避免成品做出来才发现表面质量问题。

说明

漏检率、误检率、最小可检尺寸与车速、景深、油污粉尘、织物光泽等因素相关，需要在试运行期用客户提供的缺陷样本闭环验证，最终以技术协议和现场验收为准。欢迎提供车速、门幅、布种和缺陷清单，我们给出光学核算与实施建议。
