单向布缺陷在线检测系统

产品介绍

单向布广泛用于防弹防护、航空航天、建筑加固等高性能复合材料领域，表面质量与幅宽一致性直接影响下游铺层、浸润与力学性能。人工抽检面临几个难点：

• 幅宽连续，盲区多：1.6 m 幅宽，人眼难以持续覆盖整幅布面，长时间抽检注意力明显衰减。
• 微小缺陷易漏检：断丝、异色点等 ≥1 mm 的细小缺陷与纤维纹理相近，目视判定一致性差。
• 幅宽复测滞后：依赖卷尺人工复测，发现超差时往往已生产了较长一段。
• 质量难以追溯：缺陷位置、类型、数量缺少数字化留存，工艺改进缺乏依据。

单向布缺陷在线检测系统以机器视觉 + 深度学习替代人工抽检，4 台相机横向拼接全幅成像，表面缺陷与幅宽一体化检测，实时识别、即时报警、全程可追溯。

与人工抽检对比

维度	人工抽检	在线检测
检测覆盖率	抽检，覆盖有限	全幅连续，相邻视野重叠拼接
检测内容	表面缺陷与幅宽分开进行	表面缺陷 + 幅宽同步检测
判定一致性	因人而异	算法标准统一，自动分类
幅宽测量	卷尺复测，结果滞后	在线实时 ±2 mm，超差即报警
缺陷溯源	困难	米数 + 横向坐标 + 原图，可回看
质量统计	手工台账	自动统计，报表导出 Excel / CSV

核心优势

围绕单向布纤维单向平行、表面浅色易反光的特点设计。

• 四相机拼接全幅覆盖：4 台相机横向拼接，水平约 10000 像素，覆盖 1.6 m 幅宽所需的 8000 像素并保留余量；相邻视野重叠约 10%，避免拼接缝处漏检。
• 高精度缺陷检出：像素当量约 0.2 mm/pixel，面内 ≥1 mm 量级缺陷可检；全局快门配合编码器同步触发，减轻运动模糊与行错位。
• AI 智能识别分类：基于 YOLO 类深度学习目标检测框架，结合针对单向纹理的自适应预处理，覆盖破洞、断丝、油污、胶渍、褶皱等多类缺陷并自动归类。
• 亚像素幅宽测量：Canny / 亚像素边缘提取左右布边位置，结合编码器补偿计算幅宽，与缺陷检测共用同一套成像系统，无需额外测量设备。
• 抑制反光的定制光源：高均匀线性 LED 光源，以背光辅以正光照射，抑制纤维反光，兼顾缺陷对比度与布边轮廓。
• 分级报警，产线联动：严重缺陷或幅宽超差触发声光报警与语音提示；串口与定型机通讯，PLC / 报警联动可选配，尽量不影响原有产线节奏。

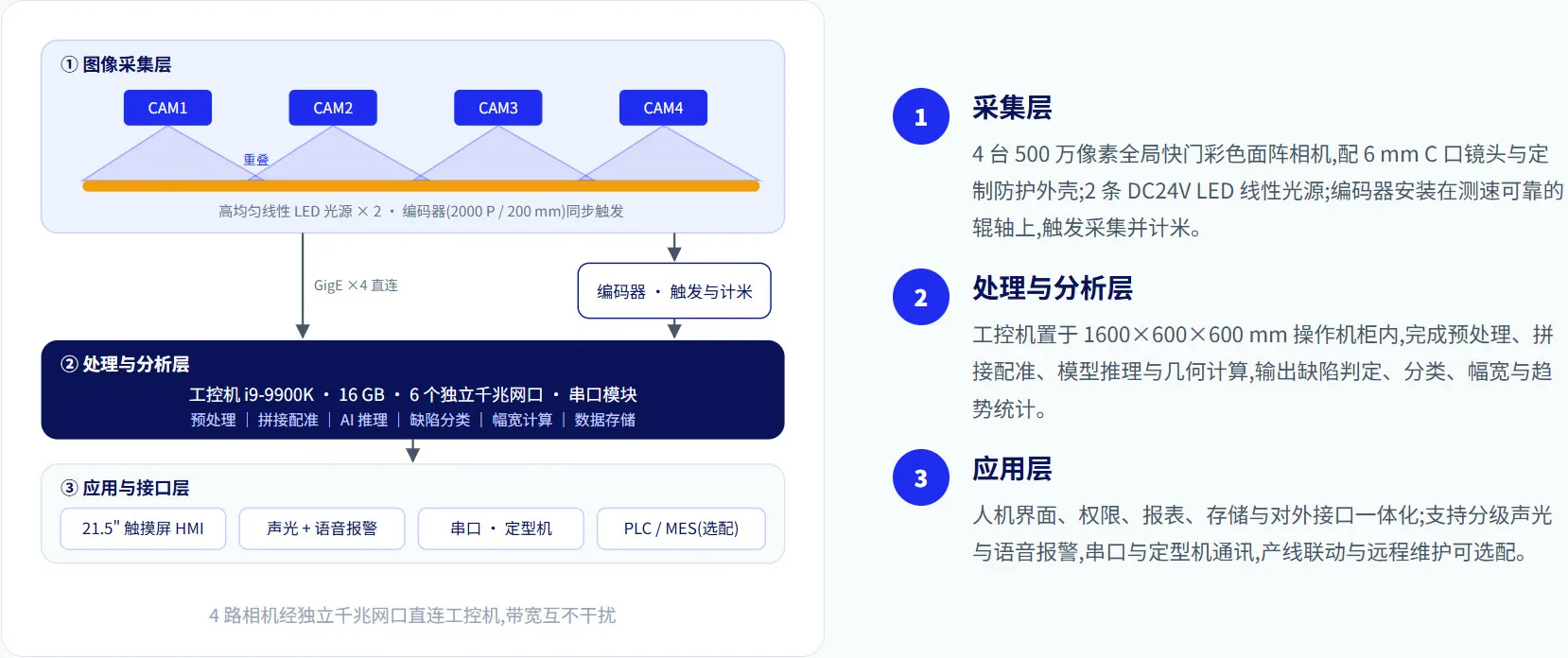

系统架构

• 图像采集层：4 台 500 万像素全局快门彩色面阵相机，配 6 mm C 口镜头与定制防护外壳；2 条 DC24V LED 线性光源；编码器安装在测速可靠的辊轴上，触发采集并计米。
• 处理与分析层：4 路相机经独立千兆网口直连工控机，带宽互不干扰；工控机置于 1600 × 600 × 600 mm 操作机柜内，完成预处理、拼接配准、模型推理与几何计算，输出缺陷判定、分类、幅宽与趋势统计。
• 应用与接口层：人机界面、权限、报表、存储与对外接口一体化；支持分级声光与语音报警，串口与定型机通讯，PLC / MES 对接与远程维护可选配。

检测流程

1. 同步采集：编码器触发 4 台相机同时采集图像
2. 预处理与拼接：降噪、灰度均衡、纹理抑制、边缘增强，4 路图像配准拼接
3. AI 检测分类：深度学习检测布面缺陷并自动归类缺陷类型
4. 幅宽测量：亚像素定位左右布边，结合编码器补偿，精度 ±2 mm
5. 判定与追溯：严重缺陷或超差触发报警，结果、图像与运行数据存储

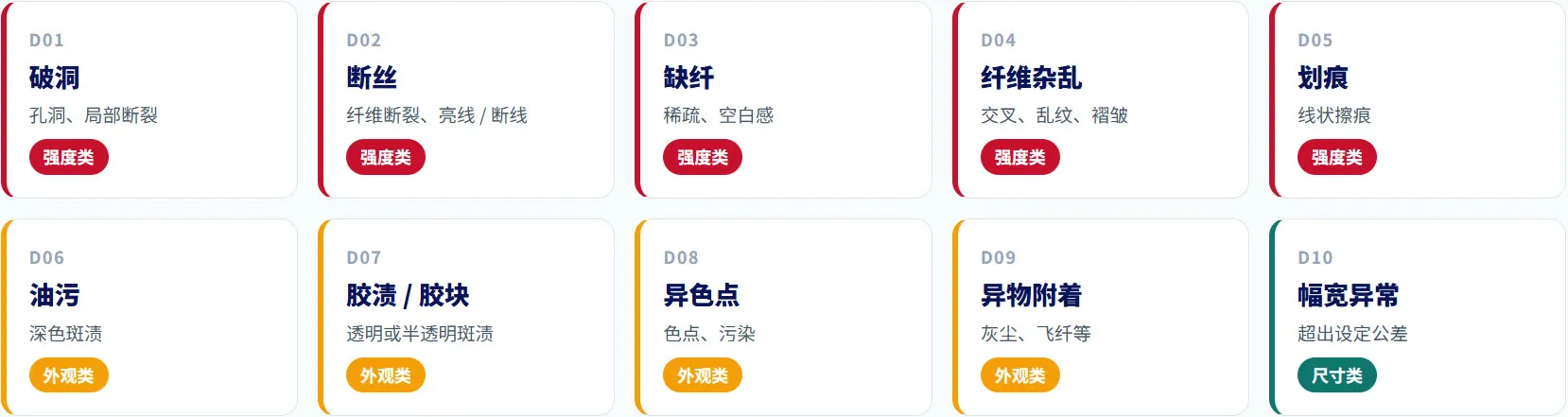

10 类缺陷，按影响归类

报警等级与响应动作可在软件中按工艺要求设定。

类别	缺陷
强度类	破洞、断丝、缺纤、纤维杂乱（交叉 / 乱纹 / 褶皱）、划痕
外观类	油污、胶渍 / 胶块、异色点、异物附着（灰尘、飞纤等）
尺寸类	幅宽异常（超出设定公差）

验收建议采用宽度 ≥1 mm、沿布走向长度 ≥10 mm 的标准缺陷样，以降低与纤维纹理、轻微褶皱的混淆；新材料、新规格可通过补充样本与再标定适配。

检测软件

深色工业风格界面，适合长时间值守，21.5 英寸触摸屏操作，支持中英文切换。

• 实时监控：4 路拼接画面实时显示，缺陷叠加框选标注，布边、幅宽与米数随时可见。
• 历史查询：按卷号、时间、缺陷类型筛选，查看原图、位置与米数。
• 统计报表：缺陷类型分布与幅宽趋势统计，报表自动生成，导出 Excel / CSV。
• 报警管理：严重缺陷与幅宽超差分级报警，声光报警灯与语音提示联动，报警记录可查。
• 标定与参数：多相机标定、工艺切换、缺陷阈值与幅宽公差按需调节，投产后可按批次微调。
• 权限与自检：分级用户权限，上电自检与运行日志，相机、光源状态在线监控。

交付与服务

需求分析、方案设计、硬件采购、系统集成与 CE 认证并行推进，自合同生效起总货期 30 天；远程指导安装调试，上线后持续优化算法参数。自验收合格起质保 ≥12 个月，涵盖硬件与软件缺陷修复；提供电话 / 邮件 / 远程排障，重大问题按合同到场；提供操作、维护、技术人员培训及使用维护手册。

说明

以上为标准配置参数，幅宽、车速等可根据现场工况核算调整。准确率 / 漏检率 / 误检率依赖双方认可的缺陷样本库与统计规则，最终以现场验收为准。软件界面图为示意图，最终界面以交付软件为准。
