玻纤涂层毡外观缺陷在线检测系统

产品介绍

玻纤涂层毡厚度均匀、强度高、耐化学腐蚀，广泛用于管道防腐、汽车内饰、建筑建材、电子绝缘等领域。作为复合材料的基础增强层，其表面缺陷直接影响下游制品的结构性能与安全可靠性。人工目视抽检面临几个难点：

• 幅宽大，盲区多：幅宽 1.3～3 m，车速连续，人工巡检盲区大、注意力易衰减，漏检率高。
• 漏检代价高：缺陷一旦流入下游，损失迅速放大，严重时引发客诉乃至召回。
• 判定标准不一：缺陷识别与处置依赖经验，结果难以统一。
• 难以追溯统计：缺乏数字化记录，质量问题难以回溯与统计分析。

玻纤涂层毡外观缺陷在线检测系统以机器视觉 + 深度学习替代人工目视抽检，正反两面同步、全幅宽连续、无接触扫描，缺陷实时识别、即时报警、全程可追溯。

与人工目视抽检对比

维度	人工目视抽检	在线检测
检测覆盖率	抽检，存在盲区	全幅连续
检测面	通常仅正面	正反两面同步
检测方式	目视 / 接触	无接触，不影响生产节拍
判定一致性	因人而异	算法标准统一
缺陷溯源	困难	米标 + 横向坐标 + 原图，可回溯
质量统计	手工台账	自动统计、多维查询、报表输出

核心优势

• 双面同步检测：正面 3 台 + 反面 3 台相机，每面 2 条 LED 频闪光源前后侧照明，避免单面检测漏掉反面缺陷。
• 高精度全幅覆盖：0.2 mm/pixel 空间分辨率，单相机视野 489.6 mm，3 相机拼接约 1467 mm，覆盖 1.3 m 幅宽并留有余量。
• AI 智能识别：深度学习完成缺陷分类与定位，覆盖异物、破洞、污纱、污渍、毛团等类别；彩色成像可区分颜色类缺陷。
• 硬件触发，帧率余量足：编码器 / 机台速度 → 触发分配器 → 相机硬件外触发 → LED 频闪同步，避免软件触发抖动；ROI 模式帧率余量约 20 倍。
• 纯 CPU 推理：多核高主频工控机即可满足实时推理，无需 GPU，硬件成本、整机功耗与现场维护复杂度更低。
• 产线联动，持续迭代：对接机台速度、米长、运行、新卷信号，严重缺陷联动声光报警；模型随样本积累持续学习，识别效果不断优化。

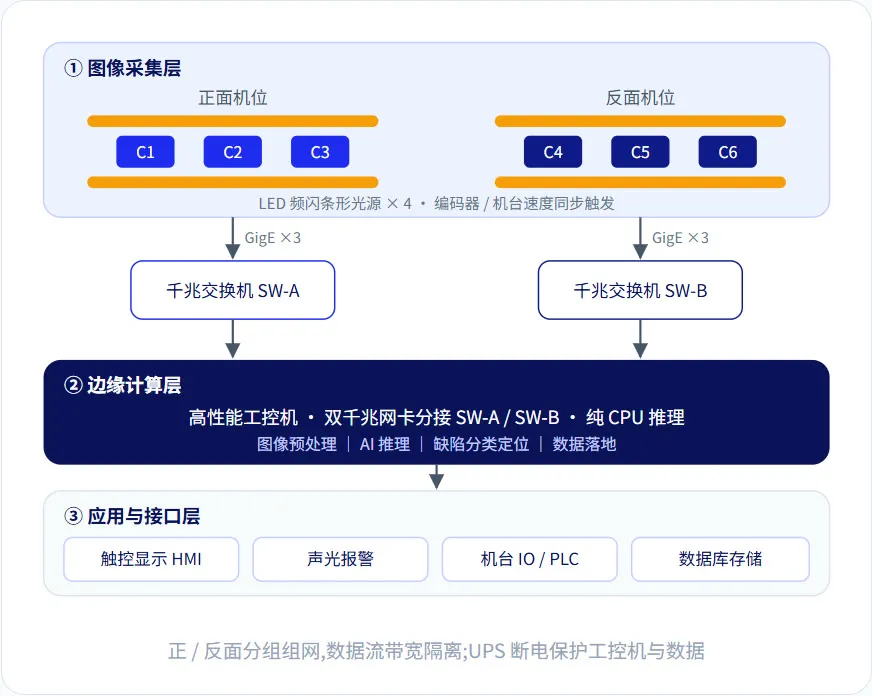

系统架构

图像采集层、边缘计算层、应用层三层解耦，相机增减、算法迭代与功能扩展互不影响；正反两面分组独立组网，数据流带宽隔离。

• 图像采集层：6 台 500 万像素彩色全局快门相机，配 12 mm 低畸变镜头与工业防护外壳（含光学视窗、防尘吹扫）；每面 2 条白光 LED 频闪光源，与相机硬件触发同步。
• 边缘计算层：Intel i9 级工业工控机通过两块千兆网卡分别接管正反两组数据流，完成预处理、AI 推理、缺陷分类定位与入库；在线式 UPS 断电触发正常关机，保护硬盘与数据。
• 应用与接口层：实时画面、缺陷管理、统计报表、模型训练与数据库存储一体化；21.5 英寸工业触控屏现场操作，IO 转接模块对接机台信号，联动声光报警。

检测流程

1. 同步采集：编码器 / 机台速度触发，相机与频闪光源同步曝光
2. 图像预处理：对比度增强、ROI 裁切与 3 相机横向拼接
3. AI 推理：边缘端纯 CPU 推理，提取可疑区域
4. 分类定位：输出缺陷类别、等级、尺寸与坐标
5. 响应与追溯：声光报警联动，缺陷数据与图像持久化存储

典型缺陷

技术附件约定的参考缺陷类别如下，各类别的报警、提示、入库动作均可在软件中开关。

编号	缺陷	说明	默认响应
D01	异物	残留的胶带、贴纸	声光报警 + 入库
D02	破洞	结构异常间隙	声光报警 + 入库
D03	污纱	纱线着色异常呈条状	声光报警 + 入库
D04	污渍	油渍 / 水渍 / 染料斑块	声光报警 + 入库
D05	毛团	纤维团聚物	声光报警 + 入库

样品实测中还观察到破边、折痕、蚊虫、杂物等缺陷，同样可纳入训练与识别。最终检测类别以现场样本采集、标注与双方确认结果为准。

样品实测

2026 年 6 月 27 日，我们在实验室对型号 D6OC/1215 的涂层毡样品进行了打光与图像采集测试，验证相机、镜头、光源组合的成像清晰度与缺陷对比度。封面为该样品的综合采集图（单幅有效成像 489.6 × 130.2 mm，2448 × 651 px），图集依次为破洞、毛团、异物（条状）、异物（颗粒）、蚊虫、折痕、破边、杂物的局部原图（384 × 384 px，约 76.8 × 76.8 mm）。

• 正光 · 反射：光源置于样品正面，清晰呈现异物、折痕、杂物、破边等表面形貌缺陷。
• 背光 · 透射：光源置于样品背面，破洞等透光型缺陷呈明显高亮，边缘清晰、易于定位。
• 组合打光：正光与背光配合，兼顾透光型与反射型缺陷，多类缺陷同时成像。

测试结论：成像方案可行、打光方式有效、缺陷可检性良好。高对比缺陷成像清晰，弱对比缺陷经增强后亦可辨识。本次为实验室静态采集，最终性能以现场动态工况验收为准。

检测软件

• 实时检测：正反两面画面实时显示，缺陷叠加标注，米标与检测状态随时可见。
• 缺陷管理：每处缺陷记录米标 + 横向坐标、类型、等级与原始图像，支持多维查询。
• 统计报表：缺陷类型分布与趋势统计，为工艺改进与质量分析提供数据依据。
• 模型训练：随现场样本积累持续训练，迭代优化识别效果。
• 联动响应：严重缺陷联动声光报警；报警、提示、入库动作按类别开关。
• 数据存储：缺陷数据与图像持久化入库，UPS 保护断电时数据完整。

交付与服务

从样品测试、现场勘察、出厂验收 FAT（Factory Acceptance Test）到现场验收 SAT（Site Acceptance Test）全流程交付，上线后持续采集样本迭代模型。寄送样品即可安排实验室打光采集并出具测试报告；按技术附件逐项进行出厂验收与现场验收；含安装调试、操作培训与完整技术文档；系统软件与算法一年内免费升级。

说明

以上为标准配置参数，现场幅宽、车速与机台接口以勘察确认为准。漏检率 / 误检率指标在每类 ≥200 张缺陷样本训练后达成，最终以现场验收为准；样本不足时，SAT 可分“功能验收”与“性能验收”两阶段进行。
